萬向聯軸器鉸鏈構成原理及結構形式

【大中小】 本文來源： 發布日期：2019-08-02 9267 次瀏覽

萬向聯軸器是機械傳動與聯接的重要基礎部件, 萬向聯軸器被廣泛應用于汽車

、起重運輸和工程機械等設備中
。常見的等速聯軸器有球籠聯軸器、雙聯十字軸萬向節
、十字滑塊式聯軸器及圓盤聯軸器等, 它們一般適用于相交軸或平行軸的聯接與等速傳動?div id="4qifd00" class="flower right">
？芍苯勇?lián)接空間兩交錯軸的等速連桿機構
。在設計萬向聯軸器時, 從動力平衡及傳動特性改善的角度考慮, 一般宜用對以上系桿均布的結構方式
。
萬向聯軸器輸入、輸出軸線夾角久
。占。所有系桿完全相同, 可以互換, 以減少零部件種類被聯接兩交錯軸的錯距
。應與每對系桿連接鉸的錯距
。相一致。更換各連接鉸的間隔襯套必要時連同鉸銷, 即可適應不同的錯距需要
。另外, 可變范圍很大
，以上分析驗證了一種空間交錯軸等速萬向聯軸器機構的等速傳動特點, 并提出了這種聯軸器的一種結構型式, 它具有構件種類少, 形狀簡單便于制造的特點, 且被聯接兩交錯軸的夾角占可變范圍很大, 適用于大偏角交錯軸聯接。

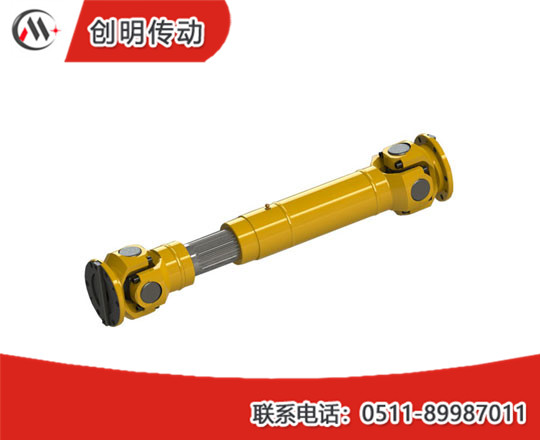

萬向聯軸器

萬向聯軸器主動軸，從動軸的軸線與中間軸的軸線之間的夾角應相等

。中間軸兩端的叉面應在同一平面內
。兩銷軸相互垂直配置并分別把兩個叉形零件與十字形元件連接起來構成萬向鉸鏈。因此
，當一軸的位置固定后另一軸可以在任意方向偏斜
，允許偏斜角。若兩軸線不重合
，即使主動軸等速轉動，從動軸仍將為周期性的變速轉動
。雙萬向聯器可避免這一缺點
。萬向聯軸器采用雙萬向聯軸器克服這一缺點時，必須使主動軸與中間軸的夾角和從動軸與中間軸的夾角相等
，且中間軸兩端的叉形接頭位于同一平面內時
，其主
、從動軸的角速度才相等
，否則從動軸仍將為周期性的變速轉動。優點為能可靠的傳遞轉矩和運動
，結構緊湊
，效率高，可用于相交軸間的聯接
，或有較大角位移的場合
。
