膜片本身很薄
，由于當相對于于位移荷載發作時它很艱難彎曲
，因此可以承受高達15度的恰恰向
，同時在伺服系統中發作較低的軸承負荷。膜片聯軸器運用于伺服系統中
，膜片占有很好的扭矩剛性
，但稍遜于波紋管聯軸器。

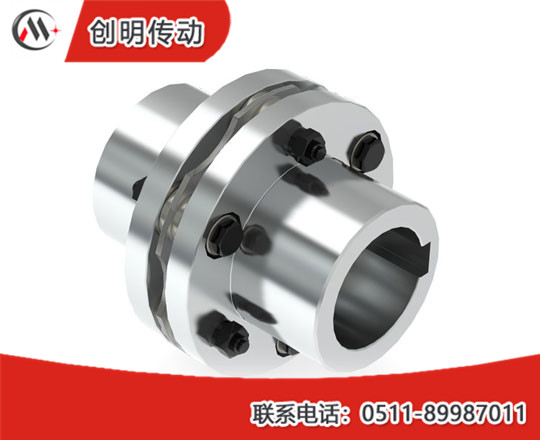

膜片聯軸器至少由一個膜片和兩個軸套形成
。膜片被用銷釘緊固在軸套上一般不會松動或者許引起膜片和軸套之間的反沖
。根據機械特性的要求
，需要考慮傳遞扭矩的大小、剛度
、振動
、沖擊、耐腐蝕
、傳動精度等特點
。
聯軸器傳遞的大扭矩要小于其設計容許范圍。峰值扭矩的確定應考慮到機器制動所需要的加減速扭矩和過載扭矩
。如果在設計時因資料不足或者分析困難
，峰值扭矩不易確定時，可按聯軸器選用時扭矩的計算參詳
。也就是計算扭矩不超過許用扭矩值
。有一些制造商供應兩個膜片的，也有供應三個膜片的
，地方有一個或者許兩個剛性元件
，單方再連在軸套上。主
、從動端軸徑不相同是正?div id="jfovm50" class="index-wrap">，F(xiàn)象，當轉矩
、轉速相同
，主、從動端軸徑不相同時
，應按大軸徑選擇聯軸器型號。
由于保證恰恰向在聯軸器的正常運轉的承受范圍之內差錯常必要的
。根據軸徑安置型號
，初步選定的軸承聯軸器聯接尺寸
，即軸孔直徑d和軸孔長度L，應符合主
、從動端軸徑的要求，否則還要根據軸徑d安置聯軸器的規格
。新設計的傳動系統中
，應選擇符合規定的七種軸孔型式，舉薦運用J1型軸孔型式
，以提高通用性和互換性
，軸孔長度按軸承聯軸器合格標準的規定。膜片聯軸器這種特性有點像波紋管聯軸器
，理論喜聯軸器傳遞扭矩的方式都差不多
。另一方面
，膜片聯軸器非常精巧，如果在使用中誤用或者沒有拆卸則很艱難破壞
。
膜片聯軸器的設計計算與膜片的結構形式有關
，同時也與兩軸的相對位移情況有關，相對膜片膜片的零部件
，螺栓在聯軸器的所在零部件中
，螺栓和膜片兩個零件受力比較復雜，螺栓受剪切
、擠壓
、彎曲等力，但是擠壓
、彎曲與剪切力相比受力較小
，不足以引起螺栓的變形，故計算螺栓中計算其剪切力就可以
。有時聯軸器的扭矩比較大時
，也會由扭矩反算螺栓所受剪切應力的大小，由受力情況來決定所用螺栓的材質
