聚氨酯灌封膠又稱PU灌封膠，通常由聚醋、聚醚和聚雙烯烴等低聚物的多元醇與二異氰酸酯， 以二元醇或二元胺為擴鏈劑，經(jīng)過逐步聚合而成。其特點為硬度低, 強度適中, 彈性好, 耐水, 防霉菌, 防震, 有優(yōu)良的電絕緣性和難燃性, 對電器元件無腐蝕, 對鋼、鋁、銅、錫等金屬, 以及橡膠、塑料、木質(zhì)等材料有較好的粘接性，也可使安裝和調(diào)試好的電子元件與電路不受震動、腐蝕、潮濕和灰塵等的影響。隨著聚氨酯產(chǎn)品在電子行業(yè)的廣泛應(yīng)用，但在應(yīng)用過程中未科學(xué)的使用逐漸出現(xiàn)一些問題，下面就由施奈仕帶大家詳細(xì)了解一下這些問題與發(fā)生原因。

一、完全或局部不固化現(xiàn)象

       1、產(chǎn)品混合比例失調(diào)：未按TDS資料中注明的使用比例進(jìn)行配比混合；人工灌膠時未充分?jǐn)嚢杈鶆颍辉O(shè)備灌膠時，A/B出膠量調(diào)試不到位。

       2、固化劑組分失效：在儲存或使用的過程中，未對產(chǎn)品進(jìn)行密封保存或頻繁取用，導(dǎo)致固化劑組分受潮失效。

       解決方案：

       1、對所使用電子秤進(jìn)行校準(zhǔn)，確保電子稱的精度；

       2、人工灌膠時，選取的混合容器應(yīng)平整規(guī)則便于攪拌，且使用的攪拌器應(yīng)對容器底部及邊壁處均攪拌到位，攪拌時間5~10min；

       3、設(shè)備灌膠調(diào)試時，分別稱取A、B組分出膠量以調(diào)節(jié)氣壓滿足規(guī)定比例；

       4、固化劑組分是由于該組份中的有效成分受潮發(fā)生化學(xué)反應(yīng)被消耗掉，在儲存過程中應(yīng)密閉存放在干燥的環(huán)境中，并在取用后立即密封，若         頻繁取用，則可將固化劑組分分裝成適合一次性取用的小包裝使用。

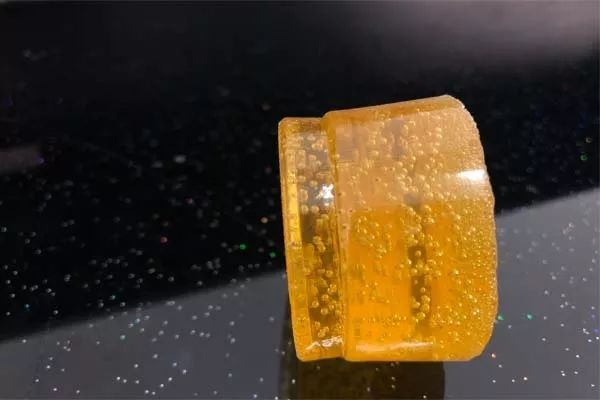

二、固化后有氣泡

       1、選擇的產(chǎn)品排泡性差，在產(chǎn)品在混合攪拌過程中會將空氣裹入其中，且未進(jìn)行真空脫泡；

       2、使用前，產(chǎn)品未攪拌均勻，導(dǎo)致混合后，多元醇過量，從而反應(yīng)產(chǎn)生氣泡；

       3、灌封器件表面受潮，存在大量水汽，灌注膠水后，產(chǎn)品中異氰酸酯與水發(fā)生反應(yīng)產(chǎn)生氣泡。

       解決方案：

       1、選擇排泡性好的產(chǎn)品；

       2、混合攪拌時，按照順時針且一個方向攪拌，混合均勻后進(jìn)行真空脫泡處理；

       3、使用前對A組分進(jìn)行攪拌均勻，避免出現(xiàn)膠液出現(xiàn)分層現(xiàn)象；

       4、對需灌注器件進(jìn)行干燥除濕處理。

三、固化后硬度或顏色不穩(wěn)定

       1、產(chǎn)品儲存時間過長，多元醇組分出現(xiàn)分層現(xiàn)象，在使用前未充分?jǐn)嚢杈鶆?，?dǎo)致填料分布不均，固化后硬度不穩(wěn)定；

       2、由于色漿密度較大，在儲存過程中出現(xiàn)沉降，在使用前未充分?jǐn)嚢杈鶆?，?dǎo)致固化后顏色深淺不一。

       解決方案：

       對于該情況均采用在使用前，對多元醇組分進(jìn)行攪拌均勻即可避免。

【責(zé)任編輯】：Y.H.Livermore
版權(quán)所有：http://m.yngfyywg.com 轉(zhuǎn)載請注明出處
