今天施奈仕和大家介紹下照明行業(yè)使用有機(jī)硅粘接膠常見(jiàn)問(wèn)題其中的基材開(kāi)裂現(xiàn)象。在照明行業(yè)有些用戶咨詢?yōu)槭裁词褂?a href="/zjj.html" target="_self" title="粘接膠">有機(jī)硅粘接膠會(huì)出現(xiàn)導(dǎo)致基材開(kāi)裂呢？現(xiàn)在和大家從幾個(gè)方面分析講解以及如何給用戶提供改善方案。

一、產(chǎn)品選型問(wèn)題

       有機(jī)硅粘接膠固化過(guò)程由于會(huì)釋放出小分子，一般的材料粘接，固化過(guò)程產(chǎn)生的小分子會(huì)釋放到空氣中，不會(huì)附著于基材上，可是有些照明產(chǎn)品粘接后，膠水就處于密閉空間中進(jìn)行固化，在這種結(jié)構(gòu)產(chǎn)品下，固化所釋放出的小分子量多的情況下附著在基材上，時(shí)間久了，達(dá)到腐蝕基材的作用，導(dǎo)致腐蝕形成裂痕出現(xiàn)，此類密閉粘接的產(chǎn)品用膠改善方案是選擇固化釋放分子量低的且釋放量少的有機(jī)硅粘接膠或選擇鈦酸酯體系的有機(jī)硅粘接膠。

二、產(chǎn)品膨脹收縮性問(wèn)題

       在照明行業(yè)有些產(chǎn)品結(jié)構(gòu)是需要兩個(gè)基材進(jìn)行組裝，但是組裝后仍會(huì)出現(xiàn)不牢固，易脫開(kāi)，所以有些用戶就會(huì)使用有機(jī)硅粘接膠進(jìn)行粘接加固。現(xiàn)在就有用戶咨詢產(chǎn)品組裝粘接完后，放置一個(gè)月進(jìn)行高低溫測(cè)試，發(fā)現(xiàn)基材開(kāi)裂，檢查未測(cè)試產(chǎn)品未發(fā)現(xiàn)開(kāi)裂現(xiàn)象并且粘接非常好，所以此開(kāi)裂現(xiàn)象是由該有機(jī)硅粘接膠高膨脹系數(shù)和高收縮率導(dǎo)致，如果再加上基材韌性差的話，使用膨脹系數(shù)和收縮率大的粘接膠，再應(yīng)用于晝夜溫差大的環(huán)境中，更容易出現(xiàn)開(kāi)裂現(xiàn)象，對(duì)于此類可靠性測(cè)試開(kāi)裂的現(xiàn)象，改善方案是選擇膨脹系數(shù)和收縮率低的膠水，預(yù)防膠水在膨脹和收縮循環(huán)時(shí)導(dǎo)致基材變形大，從而預(yù)防裂開(kāi)。

三、基材結(jié)構(gòu)問(wèn)題

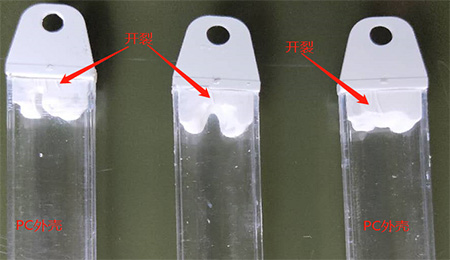

       基材結(jié)構(gòu)方面就與膠水無(wú)關(guān)了，現(xiàn)在施奈仕將一個(gè)現(xiàn)場(chǎng)服務(wù)案列和大家說(shuō)明一下這方面的問(wèn)題，用戶使用的是PC燈管，兩邊的是ABS插頭，ABS插頭要插進(jìn)PC燈管內(nèi)，粘接過(guò)程是在ABS插頭上打膠后插進(jìn)PC管，是PC管出現(xiàn)開(kāi)裂。正好膠水又是新批次，用戶認(rèn)為新批次膠水存在質(zhì)量問(wèn)題，施奈仕人員到達(dá)現(xiàn)場(chǎng)后，同樣要求提供另一批次的基材以及不打膠直接組裝兩個(gè)方案，結(jié)果組裝時(shí)力氣大一些，基材出現(xiàn)開(kāi)裂，由于無(wú)另一批基材，所以未進(jìn)行現(xiàn)場(chǎng)確認(rèn)，但是現(xiàn)場(chǎng)建議用戶檢查PC燈管和ABS插頭尺寸是否與標(biāo)準(zhǔn)有差異。后續(xù)跟進(jìn)客戶生產(chǎn)情況直到此批膠水使用完都未出現(xiàn)PC管開(kāi)裂現(xiàn)象。

       所以照明行業(yè)有類似結(jié)構(gòu)的產(chǎn)品，如果在使用有機(jī)硅粘接膠時(shí)，導(dǎo)致基材裂痕情況，可以從以上幾個(gè)方面去查找原因，分別是腐蝕性開(kāi)裂，形變后的開(kāi)裂，匹配性開(kāi)裂，如果以上方面均不是，請(qǐng)?zhí)峁┰敿?xì)施膠工藝、產(chǎn)品結(jié)構(gòu)、應(yīng)用環(huán)境等信息，歡迎致電和施奈仕應(yīng)用工程師探討。

【責(zé)任編輯】：Ren
版權(quán)所有：http://m.yngfyywg.com 轉(zhuǎn)載請(qǐng)注明出處
